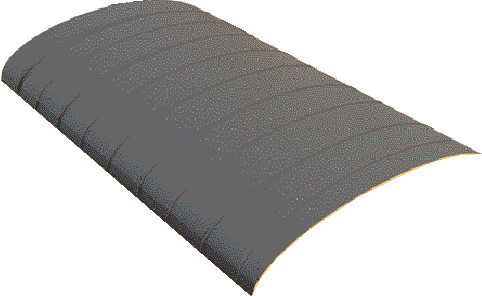

Сферическая арочная
Окончания без парапета применяются при устройстве кровель надстроек-выходов, зенитных фонарей или других надстроек над основной отметкой крыши. Также, окончание без парапета используется при больших уклонах (одно-и многоскатных кровель), кровель куполообразной и арочной формы. Либо если архитектурный замысел требует подобного решения.
Устройство свеса бывает как с организованным водосбором, так и с неорганизованным.
Отлив изготавливают из жести, ламинированной ПВХ (пластизол, ПВХ-жесть, плакированная жесть). Отливы устанавливаются внахлест на 100мм, на нахлесты наваривают полосы 50мм неармированной мембраны для компансации тепловых расширений.
Мембрана основного ковра механически закрепляется в основание, далее полосой, шириной 200-300мм основной ковер сваривается с закрепленным отливом.
Отлив при неорганизованном водостоке должен отстоять от фасада минимум на 150 мм. При организованном водостоке – выступ отлива не требуется.
Если на участке беспарапетной кровли устраивается внутренний водосток, необходимо сформировать уклон для отвода воды к воронке. При необходимости направления потоков воды к воронкам (внутренним и внешним) используют приваренный к поверхности кровли заводской декоративный ПВХ-профиль (Омега-профиль).
Зенитные фонари служат для обеспечения дополнительного освещения, как естественная система вентиляции, а так же для дымоудаления во время пожара. Устройства открывания бывают как автоматические, так и приводимые вручную.
Примыкание к фонарю осуществляется по принципу примыкания к стене. На заводской «теплый» фонарь кровельный ковер просто заводится на венец. Если венец фонаря «холодный», его необходимо дополнительно утеплить.
При необходимости создания противопожарного пояса рядом с фонарем или люком дымоудаления поступают следующим образом:
- в зоне противопожарного пояса на горизонтальном участке используют неармированную мембрану типа G, толщиной 1.5мм
- подьем на примыкание выполняют мембраной типа SE
- на горизонтальной поверхности противопожарного пояса, поверх мембраны укладывают геотекстиль, развесом 200 г/м2
- по геотекстилю с укладывают тротуарную плитку без применения цементного раствора, с поднятием геотекстиля на высоту плитки в примыкании к фонарю.
См. условия п.18.8 Руководства по проектированию и устройству кровель из материалов ПРОТАН, ЦНИИПромзданий 2004 г
Требования по устройству воронок внутреннего водостока изложены в СНиП 2.04.01-85 п.20.4, 20.5, 20.9. Максимальное расстояние между водосточными воронками при любых видах кровли не должно превышать 48м.
Располагать воронки необходимо на расстоянии не менее 450-600мм от вертикальных конструкций.
Мембрану основного ковра, примыкающую к воронке необходимо закрепить к основанию 4-мя креплениями.
Фартук воронки должен быть из неармированной мембраны для противодействия передачи усилий от основного кровельного полотна к корпусу воронки.
Для герметизации фланцев воронки используют только рекомендованный однокомпонентный полиуретановый герметик.
При подходе к водоприемным воронкам необходимо обеспечить понижение уровня уклона, на расстоянии около 0,3 – 0,4м. от центра воронки для полного удаления воды при осадках.
Рекомендуется устанавливать обогрев воронок.
См. условия п.18.12 Руководства по проектированию и устройству кровель из материалов ПРОТАН, ЦНИИПромзданий 2004 г
В местах пропуска через кровлю неутепленных труб круглого сечения (вентиляционных, канализационных стояков, стаканов антенн, стоек ограждения) рекомендуется устанавливать заводские фасонные детали.
Примыкание к круглым трубам выполняется по следующей схеме.
При большом диаметре трубы примыкание выглядит так.
К трубам прямоугольного сечения примыкаются следующим образом, с использованием заводских деталей внешних углов, либо изготовленными на стройплощадке.
Метод изготовления деталей на стройплощадке описан в п. 18.12 и Приложении №2 Руководства по проектированию и устройству кровель из материалов ПРОТАН, ЦНИИПромзданий 2004 г.
